Praxisanleitung: EKG nach Einthoven ableiten
| Für Anwender aktueller Browser lohnt sich der Blick auf diese Seite in moderner (HTML 5 basierter) Gestaltung: |
Der Namensgeber der Einthoven-Ableitungen ist der niederländischer Arzt Willem EINTHOVEN (1860 bis 1927).
Indikation
Notfall-EKG
12-Kanal-EKG
Material
|
Durchführung
Die Ableitung nach Einthoven ist Ableitung des Notfall-EKGs, dessen Ableitung in der Praxisanleitung Notfall-EKG ableiten im Detail beschrieben ist, darüber hinaus aber auch Teil eines 12-Kanal-EKGs.
Anmerkungen
Die Ableitung nach Einthoven dient zur Darstellung von Potenzialänderungen in der Frontalebene.
Abbildung: EKG - Frontalebene
Bei den Einthoven-Ableitungen werden drei Differenzspannungen zwischen jeweils zwei Elektroden gemessen (sogenannte bipolare Ableitungen).
Ableitung | Differente Elektrode (Pluspol) | Indifferente Elektrode (Minuspol) |
I | gelbe Elektrode L | rote Elektrode R |
II | grüne Elektrode F | rote Elektrode R |
III | grüne Elektrode F | gelbe Elektrode L |

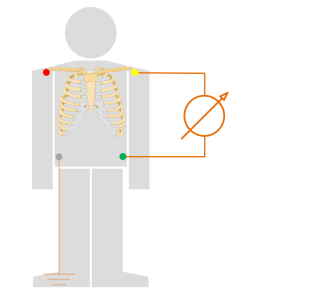

Abbildung: EKG - Verschaltung nach Einthoven (Beispiel III)
Mehr Informationen zum Anwendung eines EKG-Gerätes finden sie in der Praxisanleitung EKG ableiten.
