Praxisanleitung: EKG-Elektroden für Sechspolkabel positionieren
Indikation
Ableitung eines 12-Kanal-EKG
Material
|
Durchführung
Klebeelektrode für Elektrode C1 (rot) im vierten Zwischenrippenraum rechts neben dem Brustbein aufkleben
Klebeelektrode für Elektrode C2 (gelb) im vierten Zwischenrippenraum links neben dem Brustbein aufkleben
Klebeelektrode für Elektrode C4 (braun) im Schnittpunkt der linken Medioclavicularlinie (gedachte senkrechte Linie durch die Mitte des Schlüsselbeins) und dem fünften Zwischenrippenraum aufkleben
Klebeelektrode für Elektrode C3 (grün) in der Mitte zwischen C2 (gelb) und C4 (braun) aufkleben
Klebeelektrode für Elektrode C5 (schwarz) auf der linken vorderen Axillarlinie (senkrechte Linie durch den höchsten Punkt der vorderen Achselfalte) auf der selben Höhe wie C4 (braun) aufkleben
Klebeelektrode für Elektrode C6 (lila) auf linken mittleren Axillarlinie (senkrechte Linie durch den höchsten Punkt der Achselhöhle) auf der selben Höhe wie C4 (braun) und C5 (schwarz) aufkleben

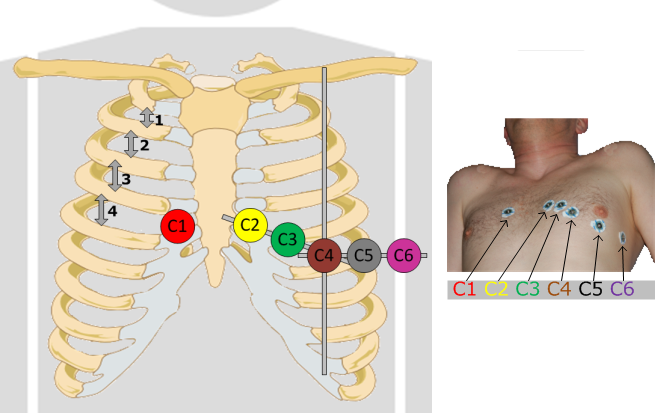

Abbildung: EKG-Elektrodenpositionen - Sechspolkabel
Anmerkungen
Mehr Informationen zum Anwendung eines EKG-Gerätes finden sie in der Praxisanleitung EKG ableiten.
