Praxisanleitung: EKG nach Goldberger ableiten
| Für Anwender aktueller Browser lohnt sich der Blick auf diese Seite in moderner (HTML 5 basierter) Gestaltung: |
Der Namensgeber der Goldberger-Ableitungen ist der amerikanischer Kardiologe Emanuel Goldberger (1913 bis 1994).
Indikation
12-Kanal-EKG
Material
|
Durchführung
Die Ableitung nach Goldberger ist auch Teil eines 12-Kanal EKGs, dessen Ableitung in der Praxisanleitung 12-Kanal-EKG ableiten im Detail beschrieben ist.
Anmerkungen
Die Ableitung nach Goldberger dient zur Darstellung von Potenzialänderungen in der Frontalebene.
Abbildung: EKG - Frontalebene
Bei der Ableitung nach Goldberger werden drei Ableitungen erfasst, wobei die Potentialänderungen zwischen einer differenten Elektrode und einer indifferenten Elektrode gemessen werden. Die indifferente Elektrode wird dadurch erzeugt, dass zwei Ableitungspunkte über einen Widerstand als 'Nullpunkt' zusammen geschaltet werden. Die schwarze Elektrode (N) ist bei der Ableitung nach Goldberger als Masse (Bezugselektrode) zwingend erforderlich.
Die Bezeichnung der Ableitungen (aVR, aVL, aVF) leiten sich aus der notwendigen Verstärkung der bei der Goldberger-Ableitung sehr kleinen gemessenen Spannungen ab: argmented (verstärkt) voltage right, left, foot.
Ableitung | Differente Elektrode (Pluspol) | Indifferente Elektrode (Minuspol) |
aVR | rote Elektrode R | Zusammenschaltung von gelber Elektrode L und grüner Elektrode F |
aVL | gelbe Elektrode L | Zusammenschaltung von roter Elektrode R und grüner Elektrode F |
aVF | grüne Elektrode F | Zusammenschaltung von roter Elektrode R und gelber Elektrode L |

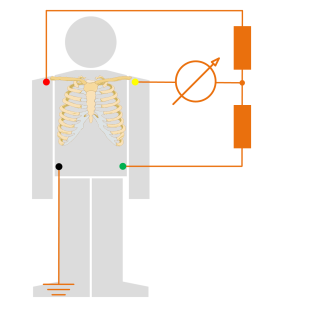

Abbildung: EKG - Verschaltung nach Goldberger (Beispiel aVL)
Mehr Informationen zum Anwendung eines EKG-Gerätes finden sie in der Praxisanleitung EKG ableiten.
