Praxisanleitung: EKG nach Wilson ableiten
| Für Anwender aktueller Browser lohnt sich der Blick auf diese Seite in moderner (HTML 5 basierter) Gestaltung: |
Der Namensgeber der Wilson-Ableitungen ist der amerikanischer Kardiologe Frank Norman WILSON (1890 bis 1952).
Indikation
12-Kanal-EKG
Material
|
Durchführung
Die Ableitung nach Wilson ist Teil eines 12-Kanal EKGs, dessen Ableitung in der Praxisanleitung 12-Kanal-EKG ableiten im Detail beschrieben ist.
Anmerkungen
Die Ableitung nach Wilson dient zur Darstellung von Potenzialänderungen in der Horizontalebene. Darüber hinaus erfasst sie Nahpotenziale, die bei der Extremitätenableitung nicht registrierbar sind.
Abbildung: EKG - Horizontalebene
Die Brustwandelektroden C1 bis C6 stellen jeweils die differenten Elektroden dar. Die indifferente Elektrode ist jeweils für alle Brustwandableitungen gleich: Zusammenschaltung der roten Extremitätenelektrode R, der gelben Extremitätenelektrode L und der grünen Extremitätenelektrode F (konstruierter Nullpunkt in der Thoraxmitte, central terminal nach Wilson).
Ableitung | Differente Elektrode (Pluspol) | Indifferente Elektrode (Minuspol) |
V1 | Brustwandelektrode C1 (rot) | Zusammenschaltung der roten Extremitätenelektrode R, der gelben Extremitätenelektrode L und der grünen Extremitätenelektrode F |
V2 | Brustwandelektrode C2 (gelb) | |
V2 | Brustwandelektrode C3 (grün) | |
V4 | Brustwandelektrode C4 (braun) | |
V5 | Brustwandelektrode C5 (schwarz) | |
V6 | Brustwandelektrode C6 (lila) |

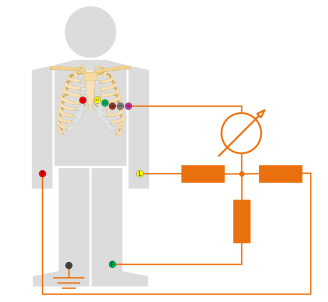

Abbildung: EKG - Verschaltung nach Wilson (Beispiel V6)
Mehr Informationen zum Anwendung eines EKG-Gerätes finden sie in der Praxisanleitung EKG ableiten.
