Praxisanleitung: Lagerungsgestell für Krankentragen aufbauen

Das Lagerungsgestell für Krankentragen (auch Tragenlagerungsgestell, Feldtragebock Bundeswehr) wird von vielen Sanitätsdiensten als Teil der Ausstattung eines Verbandplatzes vorgehalten.

Indikation

• K-Tragenablage in Tischhöhe im Sanitätseinsatz

• Mehrzwecktisch zur Ablage von Material und für Schreibarbeit im Sanitätseinsatz

Material

• Lagerungsgestell für Krankentragen

Durchführung

• Transportkasten öffnen

• beide unteren Längsrohre parallel zueinander am Stellplatz des Tragenlagerungsgestelles ablegen

• beide Ständerscheren bis zum Anschlag spreizen

• die unteren Längsrohre in die fußseitigen Rohröffnungen der Ständerscheren bis zum Anschlag einschieben, die Rohrführungen müssen nach außen zeigen

• Sicherungsklappen herunterlassen (sie verhindern das Herausfallen der unteren Längsrohre)

• beide oberen Längsrohre gleichmäßig und nicht verkantet in die oberen Rohröffnungen der Ständerscheren bis zum Anschlag einschieben

• die vier Tragenhalter, mit nach innen zeigenden gummigepolsterten Tragenauflagen, in die oberen Rohrführungen der Ständerscheren einsetzen, so das gummigepolsterte Tragenauflagen zueinander zeigen

• Höhe der Tragenhalter durch Einschieben und Festschrauben der Feststellbolzen einstellen

• Transportkasten schließen und in die Ständerscheren einlegen

Anmerkungen

Konstruktion

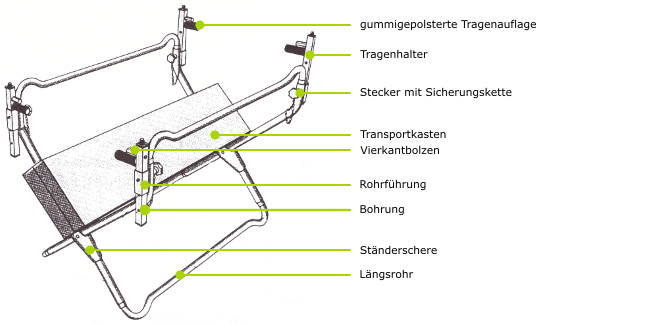

Abbildung: Lagerungsgestell - Konstruktion

Die linke Ständerschere ist an der Stirnseite mit einem 'L' gekennzeichnet, die rechte Ständerschere mit einem 'R'.

Lagerungsgestell als Tragenbock

Die Trage ist parallel zu den Längsrohren so auf dem Lagerungsgestell abzusetzen, dass die Trage kopf- und fußseitig etwa gleichmäßig übersteht. Dabei ruhen die Holme der Trage auf den gummigepolsterten Tragenauflagen. Das seitliche Abrutschen der Trage wird durch die Abstandsbolzen verhindert.

An einigen Modellen kann die Trage durch Drehbügel fixiert werden.

Die Tragenauflagen haben mehrere Möglichkeiten zu Höheneinstellung. Durch Veränderung der Höhen kann eine Kopftieflagerung (Schocklage) hergestellt werden.

Lagerungsgestell als Mehrzwecktisch

Der mit der Innenseite auf das Rohrgestell des Lagerungsgestelles aufgelegte Transportkasten dient als Tischplatte. Falls der Transportkasten einen Kunststoffeinsatz hat, ist dieser ohne Kraftanwendung vor dem Auflegen herauszunehmen.

Lagerungsgestell für Krankentragen abbauen

Beim Auseinandernehmen des Tragenlagerungsgestelles ist in umgekehrter Reihenfolge wie beim Aufbau zu verfahren.

Wartung und Pflege

Das Tragenlagerungsgestell ist nach jedem Gebrauch mit handwarmem Wasser und einem Haushaltsreiniger zu reinigen, unter Umständen vor der Reinigung zu desinfizieren, Rostbildungen sind zu entfernen und Lackschäden auszubessern.

Nach dem Trocknen sind die Gelenke der Ständerscheren, die Gewindestutzen an den Rohrführungen der Ständerscheren, sowie die konischen Steckbolzen an den Längsrohren leicht mit dünnflüssigem Öl einzuölen. Die Gummipolster sind auf korrekten Sitz zu kontrollieren, Polster mit Talkum einzureiben.

Der Transportkasten ist auf Zustand, Funktionsfähigkeit und Beschädigung zu kontrollieren. Scharniere und Kastenverschlüsse sind ggf. leicht einzuölen. Wenn ein Kunststoffeinsatz vorhanden ist, ist dieser auf Risse oder Brüche zu kontrollieren. Risse sind mit einem entsprechenden Kunststoffkleber abzudichten.
